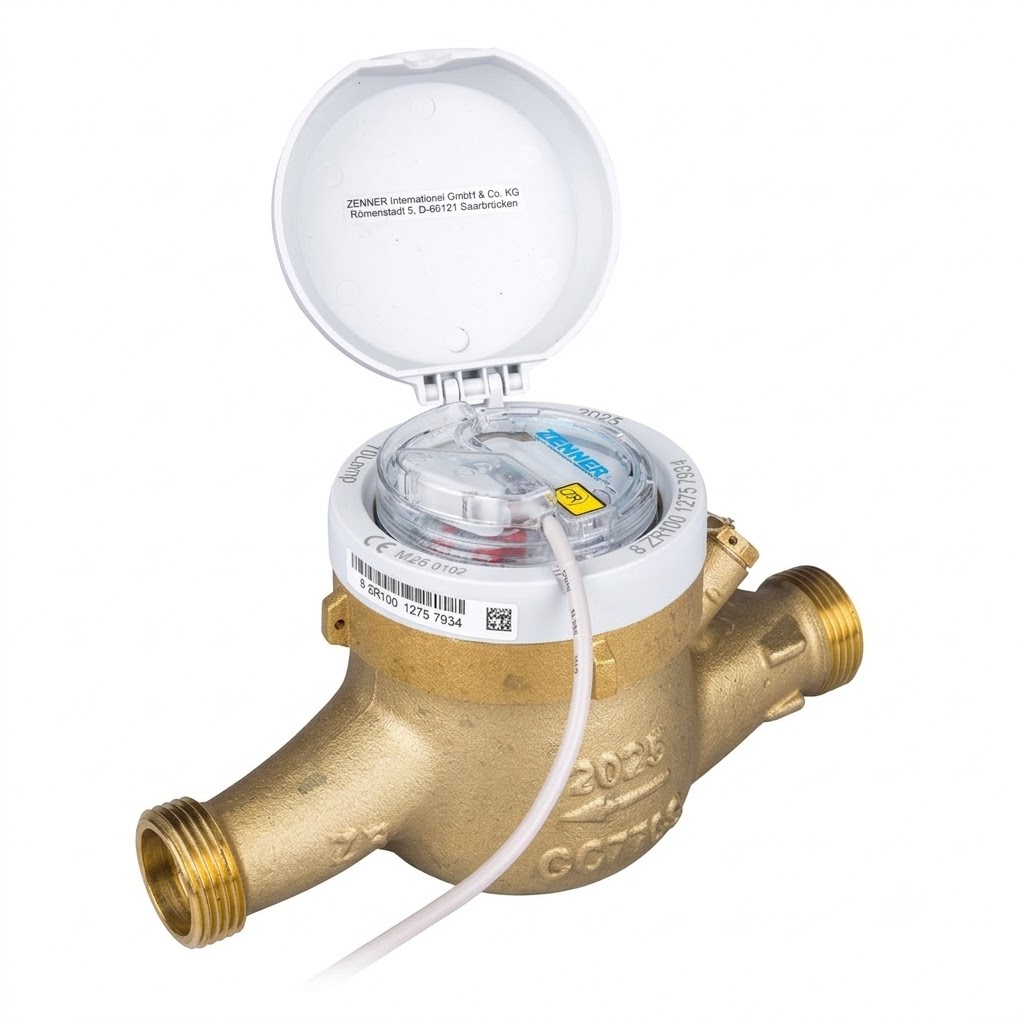

MTKDI-N (Q3 = 4) - 10 Liter Kontakt - BL 190 mm - 1 Zoll AG – 10 Liter Kontakt
Produktinformationen "MTKDI-N (Q3 = 4) - 10 Liter Kontakt - BL 190 mm - 1 Zoll AG – 10 Liter Kontakt"
Mehrstrahl - Wasserzähler MTKDI-N für Kaltwasser 4-190-3/4 10L
Q3 = 4
Für Kaltwasser bis 50 °C
Lieferung mit aktueller Eichung incl. Eichgebühr
Baulänge: 190 mm
Für horizontalen und vertikalen Einbau geeignet
1 Zoll Außengewinde – Durchfluss 3/4 Zoll DN 20
10 Liter Kontakt montiert
Kontaktwasserzähler MTKD-N/MTWD-N
Anwendungsgebiete:
Mehrstrahl-Flügelradzähler mit Kontaktgeber Reed zur Steuerung, Dosierung oder Fernanzeige von Durchflussmengen
Funktionsbeschreibung:
Bei den Kontaktwasserzählern des Typs MTKD-N/MTWD-N handelt es sich um einen Flügelradzähler in Volltrockenläufer - Ausführung mit Magnetkupplung und Rollenzählwerk konzipiert nach neuestem technischen Stand.
Die Magnetkupplung überträgt die Drehung des Flügelrades zuverlässig auf das Zählwerk. Um Störungen durch unreines Wasser auszuschalten arbeitet nur das Flügelrad im Nassraum. Das Wasser tritt durch mehrere am Umfang des Flügelbechers tangential angebrachte Löcher ein, trifft auf den - dadurch vollbeaufschlagten - Flügel und tritt durch eine zweite, höher liegende Öffnungsreihe wieder aus (Mehrstrahlprinzip).
Leistungsmerkmale:
MTKD-N für Kaltwasser bis 50 °C
MTWD-N für Warmwasser bis 90 °C
Zählwerk staub- und wasserdicht abgedichtet
Keine Ablesebehinderung durch Beschlagen der Klarsichthaube
Konfirmitätsbewertet
CE Kennzeichnung mit Zulassung nach MID 2014/32/EU
Für waagerechten und senkrechten Einbau (optional auch in Sonderbauform Steigrohr- / Fallrohrgehäuse lieferbar)
Reed - Kontaktgeber montiert ohne Plombenverletzung austauschbar
